SET.REP.RS.2.DIN Повторитель интерфейса RS-485 | E-POW | GI | DIN

SET.REP.RS.2.DIN | Артикул C175-02 | RS-485 (255 узлов) | E-POW – Внешнее Питание (5-24 В) | GI – гальваническая изоляция | корпус на DIN-рейку | Россия

Повторитель интерфейса RS-485 (в дальнейшем – повторитель), предназначен для построения распределенных линий связи, функционирующих по интерфейсу RS-485.
Повторитель позволяет увеличивать физическую длину сети и число устройств локальной сети.
Также он обеспечивает гальваническую развязку сигналов между сегментами сети.
Повторитель может использоваться в системах автоматизированного сбора, контроля и учёта энергоресурсов (АСКУЭР) / автоматизированных системах учёта потребления коммунальных ресурсов (АСУПР), а также для построения систем телемеханики (СТМ).

ИНТЕРФЕЙС ПЕРЕДАЧИ ДАННЫХ

              RS-485   Тип проводного интерфейса
            ≤255 шт.   Количество устройств/узлов в сегменте / Ёмкость сегмента
            ≤1200 м   Длина сегмента
≤115200 бит/с   Скорость передачи данных.

ЭЛЕКТРОПИТАНИЕ

  5…24 В   Напряжение питания
    ≤2 ВА   Потребляемая мощность.

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ

              35 мм   Крепление на DIN-рейку
36×95×59 мм   Габаритные размеры (не более)
                ≤73 г   Масса повторителя.

ЭКСПЛУАТАЦИЯ

           4 года   Гарантийный срок эксплуатации
         ≥10 лет   Средний срок службы
             IP20    Степень защиты корпуса
—10…+50 °С   Температура окружающего воздуха
            ≤80%    Относительная влажность воздуха (при +35 ºС).

ТРЕБОВАНИЯ К МОНТАЖУ

Установить повторитель в шкафу электрооборудования на DIN-рейку в соответствии с его габаритными размерами.
Подключение цепей RS-485 производится через винтовые клеммы, без разбора корпуса в соответствии с маркировкой:

• Клемма «GND» служит для подключения экрана и/или выравнивания потенциалов
• Клеммы «А» и «В» для подключения интерфейса RS-485

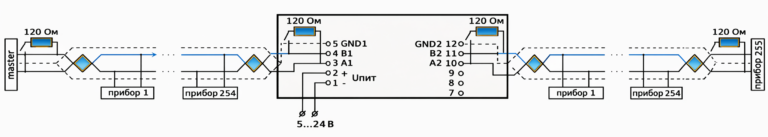

Схема подключения:

ДОКУМЕНТАЦИЯ

Паспорт повторителя интерфеса RS-485
