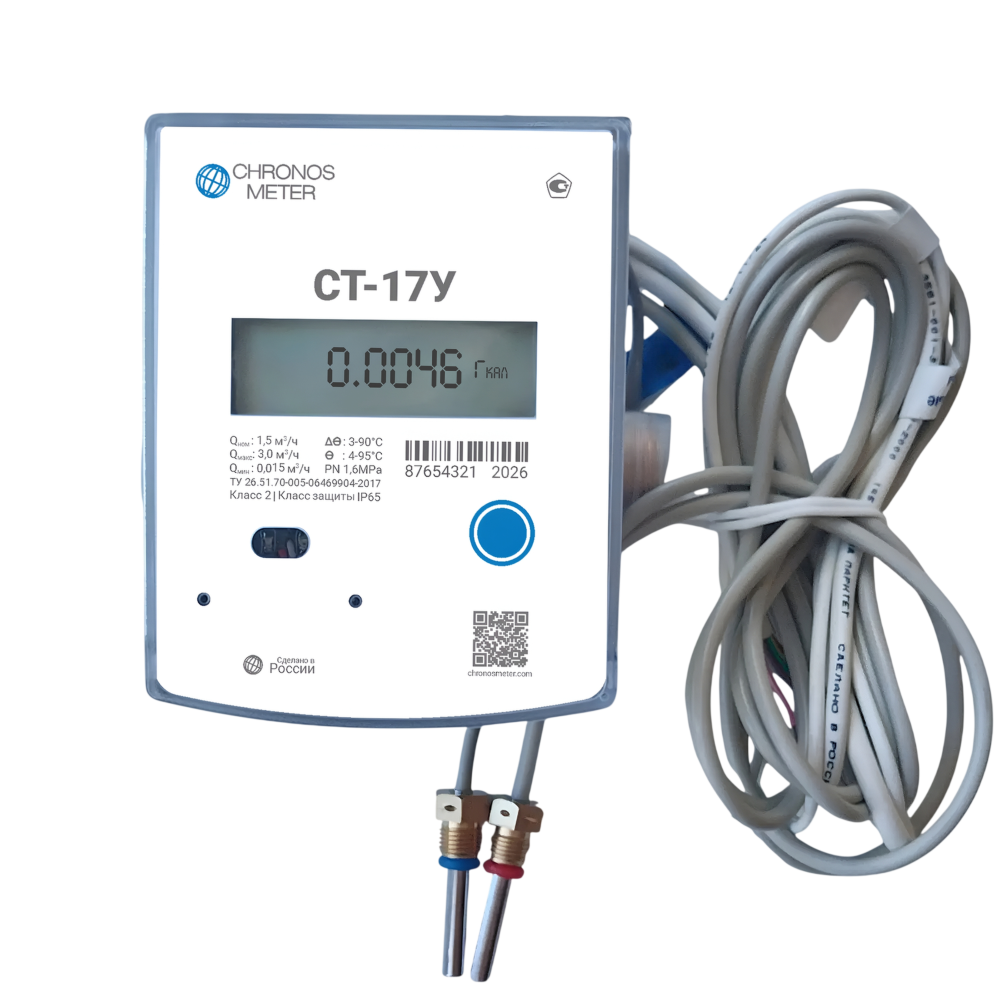

СТ-17У-02-1,5-15-П/О Теплосчетчик ультразвуковой | 1,5 | DN15 | Прямой/Обратный

СТ-17У-02-1,5-15-П/О | Артикул C258-08 | Qn=1,5м³/ч | Ду15 | МПИ 6 лет | Россия

При заказе указать:
П – Подающий трубопровод
О – Обратный трубопровод.

Теплосчётчик ультразвуковой СТ-17У (в дальнейшем – теплосчётчик), предназначен для измерений: количества тепловой энергии, объёмного расхода (объёма), температуры, разности температур теплоносителя в закрытых системах водяного теплоснабжения.

МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

        2             Метрологический класс
     1,5 м³/ч   Номинальный объёмный расход (Qp/Q_НОМ/G_НОМ)
0,015 м³/ч   Минимальный объёмный расход (Qi/Q_МИН/G_Н)
        3 м³/ч   Максимальный объёмный расход (Qs/Q_МАКС/G_В)
0,003 м³/ч   Порог чувствительности
       0,05 %   Пределы допускаемой относительной погрешности измерений текущего времени
+4…+95 °С   Диапазон измерений температуры теплоносителя (Ɵ)
+3…+90 °С   Диапазон измерений разности температур теплоносителя (ΔƟ)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

               1,6 МПа   Максимальное рабочее избыточное давление теплоносителя (PN)
          0,025 МПа   Максимальная потеря давления при Qp
                  15 мм   Диаметр условного прохода (DN/Ду)
                110 мм   Присоединительный размер
                 G¾          Диаметр резьбового соединения
  115×88×97 мм   Габаритные размеры при вертикальной установке
110×112×97 мм   Габаритные размеры при горизонтальной установке
                 0,7 кг     Масса (не более).

• Теплосчётчика: 3,6 В (внутреннее)
• 2 встроенных элемента питания.

• часового:  64 суток
• суточного:  16 месяцев
• месячного:  20 лет
• годового:  20 лет
• нештатных ситуаций:  512 записей.

ЭКСПЛУАТАЦИЯ

Сроки эксплуатации:
   3,5 года   Гарантийный срок эксплуатации с даты выпуска теплосчётчика
        6 лет   Межповерочный интервал (МПИ)
        6 лет   Срок службы элемента питания (не менее)
     12 лет   Средний срок службы теплосчётчика (не менее)
104000 ч   Средняя наработка на отказ (не менее).

Условия эксплуатации:
                  IP65        Степень защиты корпуса по ГОСТ 14254
                     B4         Группа исполнения по ГОСТ Р 52931-2008
            +5…+50 °С   Температура окружающего воздуха,
≤80 % при +35 ºС   Относительная влажность воздуха.

при транспортировке:
          –50…+60 °С   Температура окружающего воздуха,
≤95 % при +35 ºС   Относительная влажность воздуха.
